Konfigurasi Etherchannel PAgP



Oke Sobat Kembali Lagi Dengan Saya MrizkyL, Kali Ini Saya Akan Berkesempatan Meng Konfigurasi

Etherchannel PAgP

PAgP (Port Agregation Protocol), sama halnya seperti EtherChannel LACP, bedanya kalau PAgP hanya untuk perangkat dari cisco saja, tetapi untuk LACP tidak hanya untuk perangkat cisco tapi juga bisa perangkat dari merek lain.

EtherChannel PAgP ini terdapat 2 mode, yaitu :

• Mode Auto
• Mode Desirable

Catatan : Sobat bisa menggunakan kedua switch tersebut dengan mode Auto, maupun dengan mode Desirable.

Oke Langsung Saja Kita Ke Konfigurasi Nya:

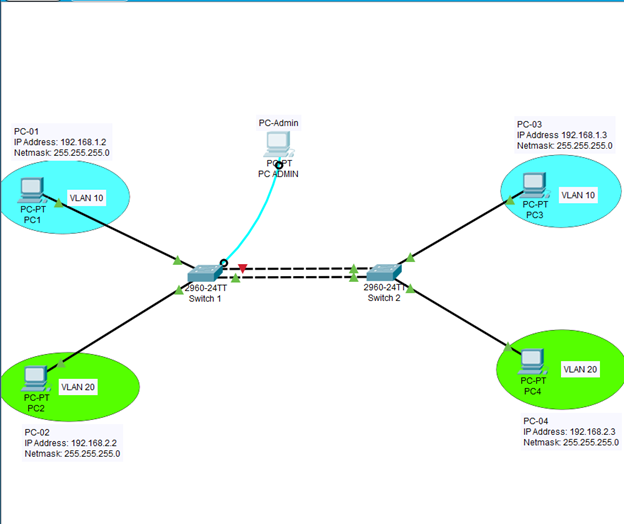

TOPOLOGI:

IP ADDRESS

PC	IP ADDRESS	SUBNET MASK
1	192.168.1.2	255.255.255.0
2	192.168.2.2	255.255.255.0
3	192.168.1.3	255.255.255.0
4	192.168.2.3	255.255.255.0

SWITCH 1

·       Oke Langkah Pertama Kita Lakukan Konfigurasi Hostname, Banner MOTD, Mannagement Password

·

          Oke Jika Kalian Sudah Konfigurasi Hostname Dkk.,Langkah Selanjutnya Kita Konfigurasi Vlan ID

·

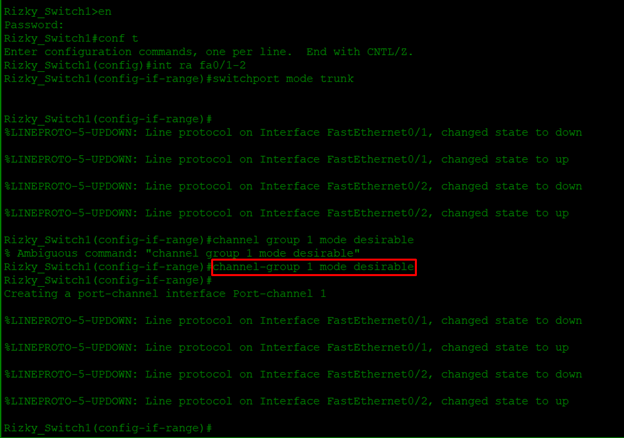

    Oke Dsini Kita Lakukan Konfigurasi Etherchannel PaGp Mode Desirable Pada Switch1

·       Oke Dsini Kita Cek Hasil Konfigurasi Dengan Perintah “do sh etherchannel summary”,Dan Bisa Dilihat Dibawah Ini Bahwa Status Port PaGp Nya Dalam Keadaan Down.

Switch2

Oke Lakukan Hal Yang Sama Pada Switch 2

Kita Lakukan Konfigurasi Hostname, Banner MOTD, Mannagement Password

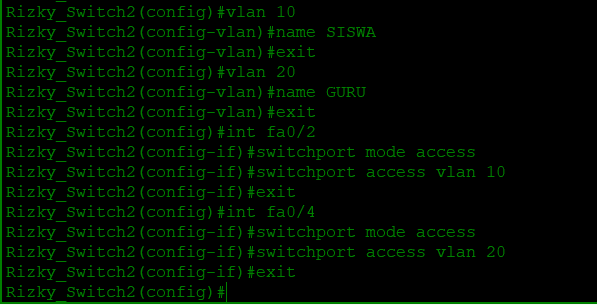

    Langkah Selanjutnya Kita Konfigurasi Vlan ID

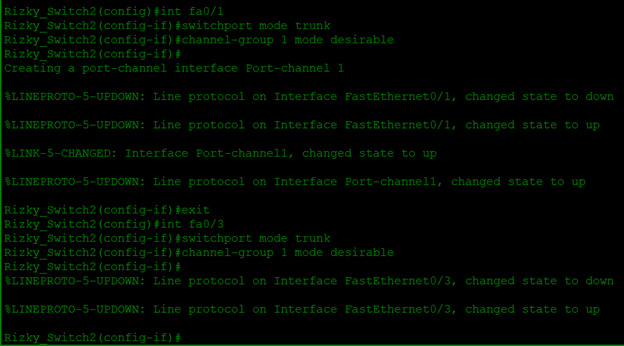

Kita Lakukan Konfigurasi Etherchannel PaGp Mode Desirable Pada Switch2

Oke Dsini Kita Cek Hasil Konfigurasi Nya Dengan Ketik Perintah “do sh etherchannel summary”, Dan Bisa Dilihat Bawha Port PaGp nya Dalam Keadaan In Use(Aktif)

Oke Langkah Selanjutnya Kita Ubah Kedalam Mode Auto

Switch 1

     Oke Dsini Kita Akan Mengubah Mode Desirable Nya Kedalam Mode Auto Pada Switch 1 Ini.

Oke Jika Sudah Diubah Kedalam Mode Auto,Cek hasil Konfigurasi Nya Dengan Ketik “do sh etherchannel summary”,Dan Dilihat Bahwa Port Dalam Keadaan SU(Aktif)

Switch 2

·       Oke Dsini Kita Lakukan Hal Yang Sama Kepada Switch2,Kita Ubah Mode Nya Menjadi Auto

Dan Dsini Bisa Kita Lihat Bahwa Port Nya Dalam Keadaan SD(Down)



Oke Dsini Kita Lihat Hasil Konfigurasi Tersebut Pada Topologi

SEKIAN TERIMA KASIH

SEMOGA BERMANFAAT
